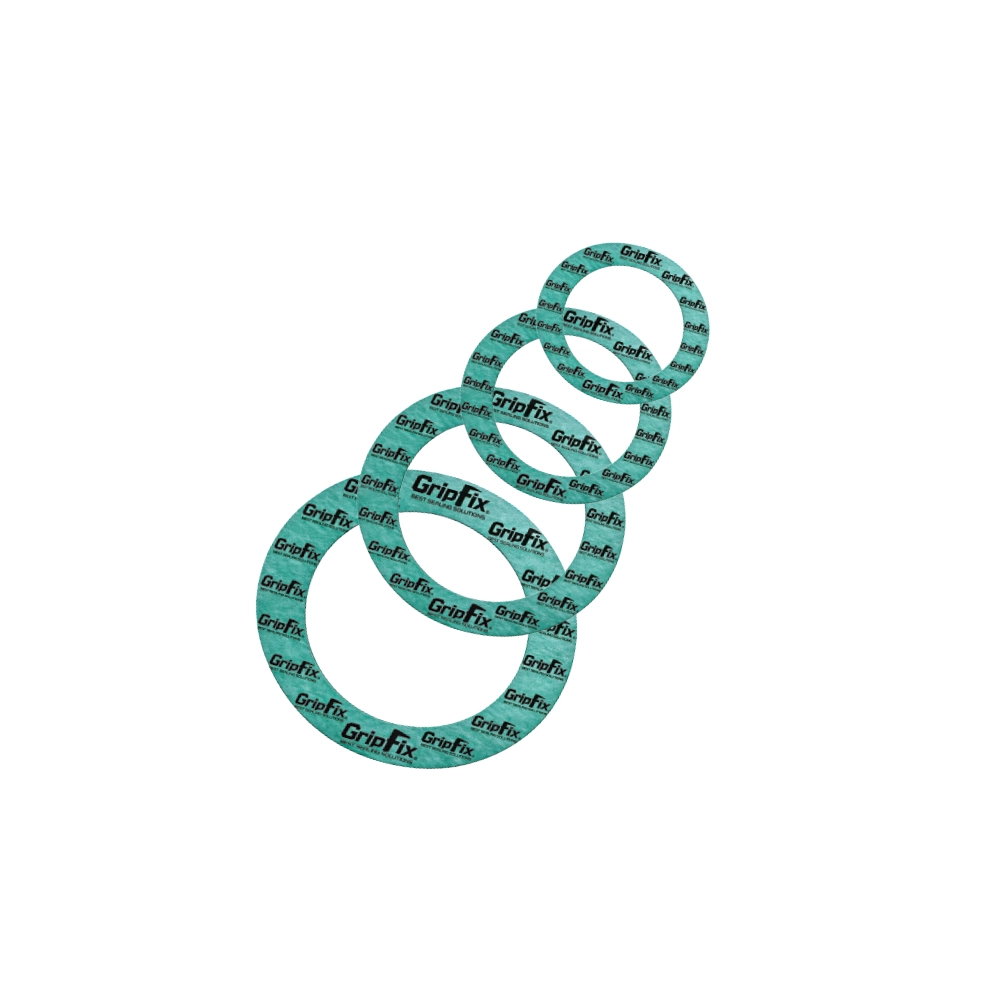

Product Image

Gaskets

Available in multiple sizes to fit standard threaded connections: 1/4", 3/8", 1/2", 3/4", 1", 1 ¼", 1 ½", 2".

Product description

Gasket crushing pressure at room temperatuire: (Sp.0,5 - 92MPa)(Sp.1 - 86MPa)(Sp.1,5 - 84MPa)(Sp.2 - 80MPa)(Sp.3 - 62MPa)

Gasket maintenance factor: (m = 2)

per Leak tickness class L0,01 (1.0 mg/(s * m)
Gasket minimum sealing stress: (Ysp.0,5 mm= 30 MPa)(Ysp.1 mm= 33MPa)(Ysp.1,5 mm= 34 MPa)(Ysp.2 mm= 35 MPa)(Ysp.3 mm= 37 MPa)

per Leak tickness class L0,1 (1.0 mg/(s * m)
Gasket minimum sealing stress: (Ysp.0,5 mm= 40 MPa)(Ysp.1 mm= 18MPa)(Ysp.1,5 mm= 20 MPa)(Ysp.2 mm= 22 MPa)(Ysp.3 mm= 24 MPa)

per Leak tickness class L1,0 (1.0 mg/(s * m)
Gasket minimum sealing stress: (Ysp.0,5 mm= 20 MPa)(Ysp.1 mm= 15MPa)(Ysp.1,5 mm= 18 MPa)(Ysp.2 mm= 20 MPa)(Ysp.3 mm= 22MPa)

Follow the recommended installation procedures by regulations. If in doubt please contact Us

Technical Data (thickness 2mm)

  • Density
    1,8 g/cm³
  • Max temperature (peak)
    180 °C
  • Max temperature (continuous)
    140 °C
  • Max temperature (continuous with steam)
    120 °C
  • Max Pressure
    40 Bar
  • Compressibility
    9 %
  • Recovery
    60 %
  • Tensile strength
    8 MPa
  • Specific leak rate
    0,04 mg/(s m)
  • Thickness increase (in Oil IRM 903, 5h, 150°C)
    10 %
  • Thickness increase (in ASTM Fuel B, 5h, 23°C)
    10 %
  • Stress resistance (16h, 50MPa, 175°C)
    20 MPa
